Linea ECOS

BRUCIATORE ECOS 100kW NOVITÀ

Bruciatore a pellet con griglia a gradini InCroX® e sistema Easy Clean-Out. La griglia resistente al calore garantisce un'efficace rimozione delle ceneri e condizioni di combustione stabili in caso di funzionamento prolungato. Per centrali termiche commerciali e strutture di servizio. Per caldaie di Classe 5 Ecodesign, rendimento fino al 99%.

Gamma di potenza
da 30 a 100 kW

Palnik pelletowy PellasX ECOS 70 kW

Komora spalania

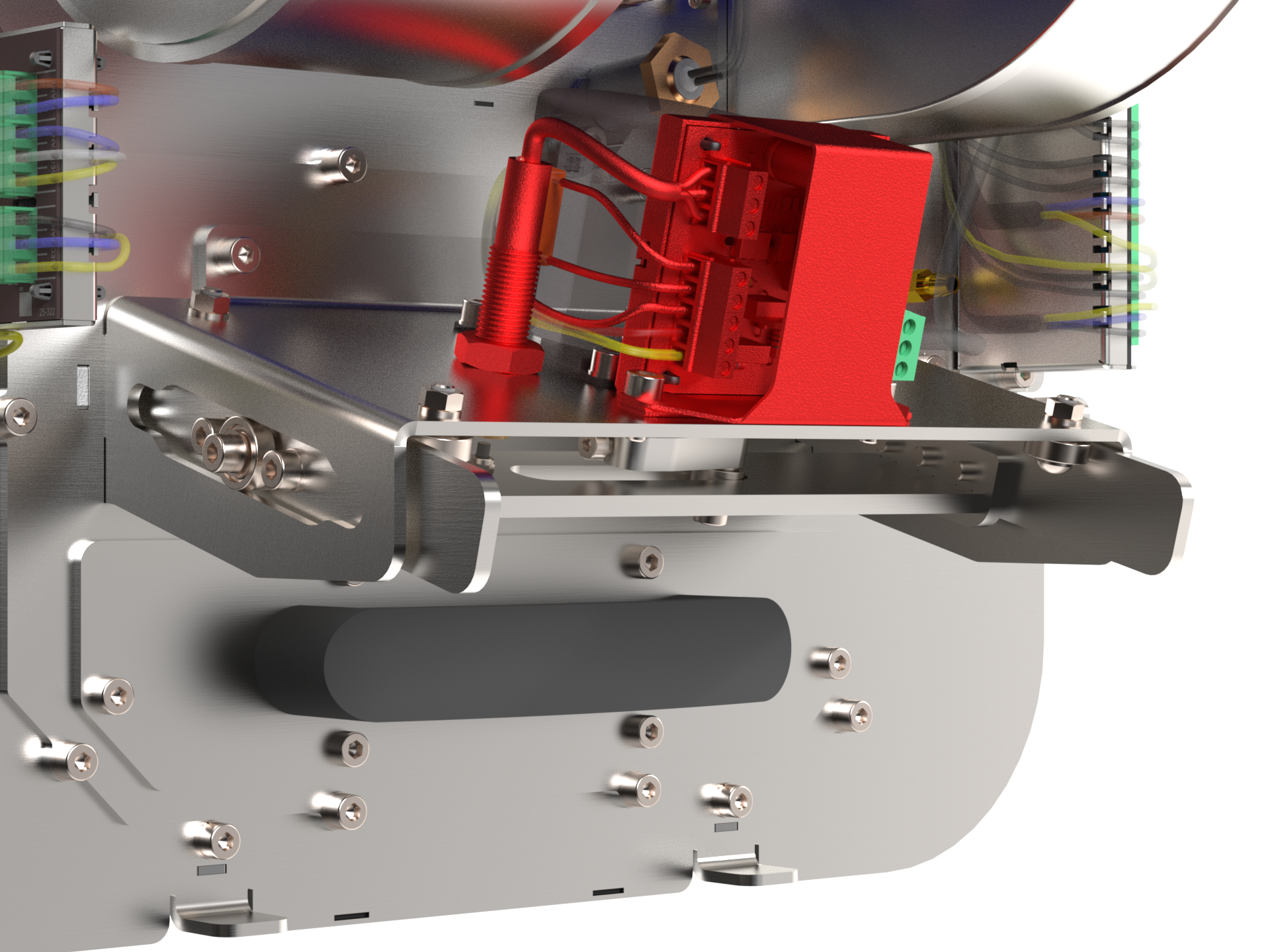

Controllo della posizione della griglia

La continuità del funzionamento senza interruzioni del bruciatore dipende direttamente dalla modalità e dalla frequenza di funzionamento della griglia a gradini. Il controllo della posizione della griglia è affidato a uno speciale sensore.
Czytaj więcej o technologii

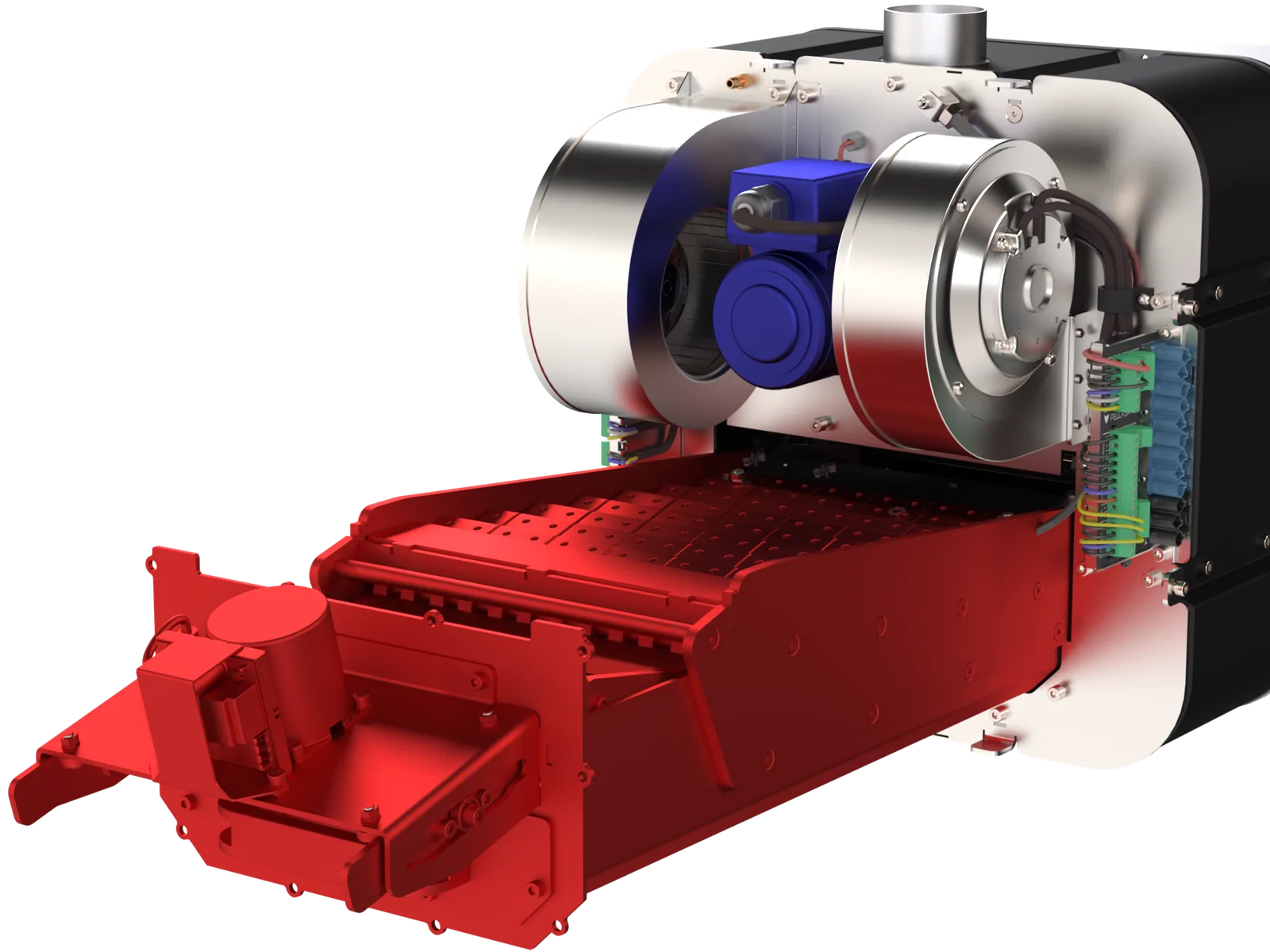

PellasX ECOS 200 - Easy Clean-Out System, modułowy ruszt wyciągany

Easy Clean-Out System

Sistema di griglia mobile che garantisce un'efficace rimozione della cenere. L'intera sezione della griglia costituisce un modulo estraibile, accelerando notevolmente l'ispezione, la pulizia e la manutenzione.
Czytaj więcej o technologii
Material InCroX PellasX

InCroX®

InCroX è una lega refrattaria ad alto tenore di cromo, resistente alla corrosione ad alta temperatura. La struttura omogenea senza saldature garantisce la durata. Nei bruciatori Revo è utilizzato come acciaio fuso (camera di combustione rotante), mentre in ECOS e ECOS Industrial come ghisa (piastre della griglia).
Czytaj więcej o technologii

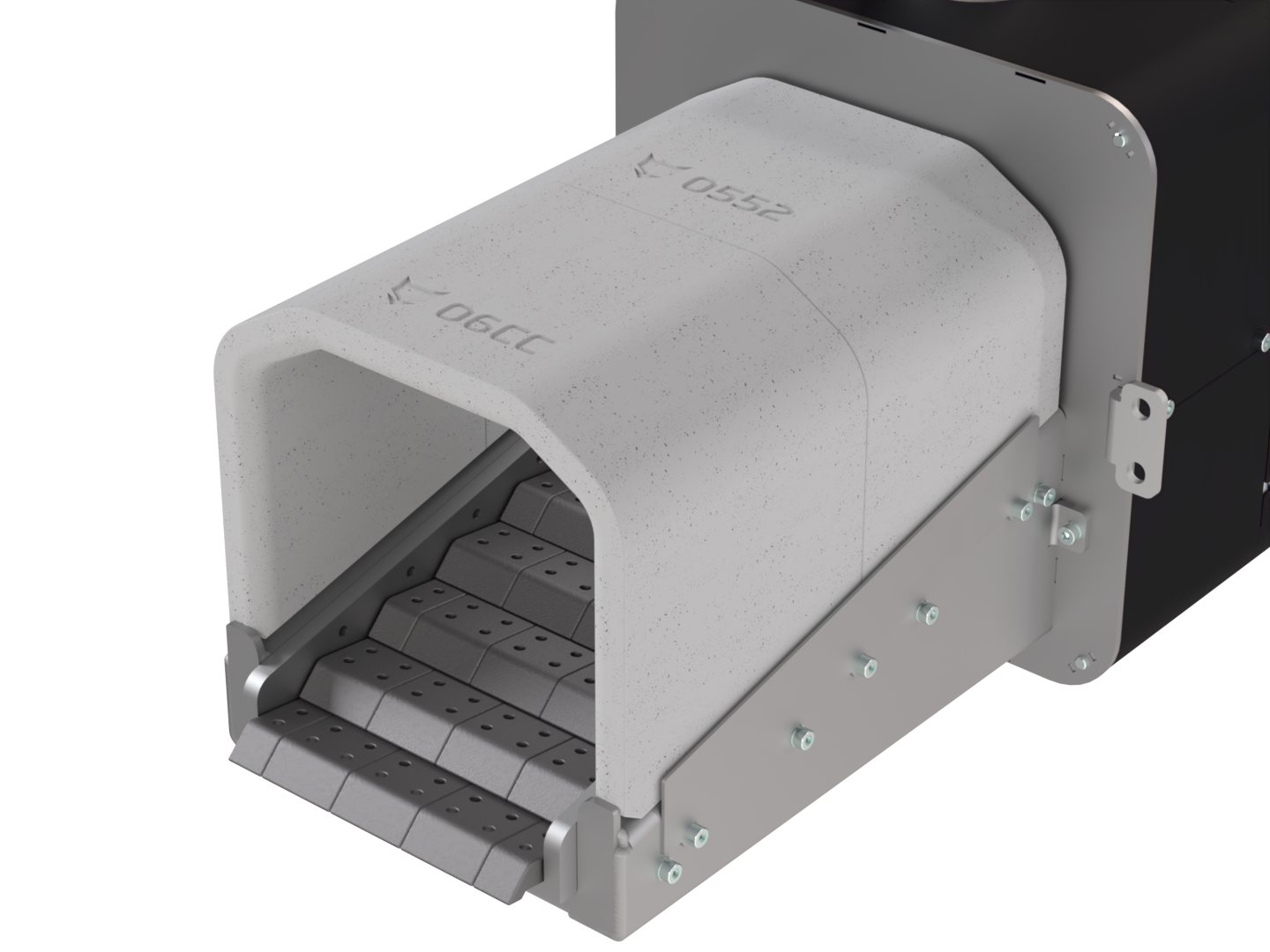

PellasX - 2. Ceramika

Inserto ceramico refrattario

Abbiamo utilizzato materiali ceramici che hanno avuto il loro debutto tecnologico nei bruciatori a pellet di grande potenza, dove operavano sotto un carico termico costante ed elevato. Materiali: calcestruzzo refrattario rinforzato con fibre di polipropilene e armatura diffusa in filo refrattario.
Czytaj więcej o technologii

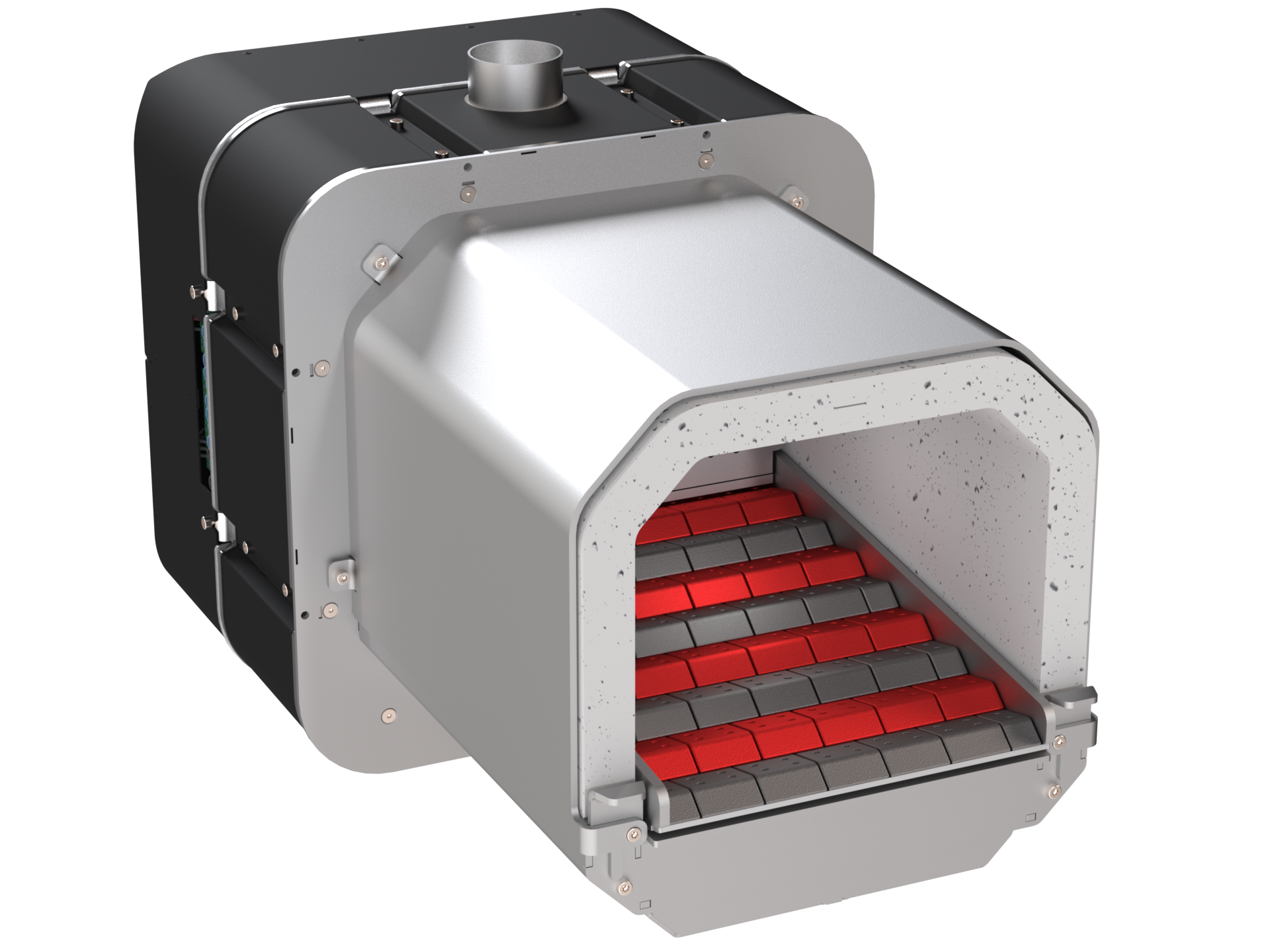

ECOS multistage moving grate

Multistage Grate System

Griglia multistadio che garantisce una combustione controllata e multifase ed una rimozione efficace della cenere nei bruciatori di media e grande potenza.
Czytaj więcej o technologii
PellasX - spalanie nadciśnieniowe_BLACK_2

Sistema di Combustione in Sovrappressione

Sistema di alimentazione dell'aria centralmente nella camera di combustione per aumentare l'efficienza della combustione e la sicurezza. L'aria intensifica la turbolenza della fiamma e l'impiego del tubo di Venturi riduce la possibilità di ritorno di fiamma.
Czytaj więcej o technologii
PellasX - X.Gnite System_3

X.Gnite System

Accensione automatica del combustibile utilizzata in tutte le linee di bruciatori PellasX. Garantisce un avvio ripetibile e affidabile del ciclo di lavoro del bruciatore senza intervento dell'operatore.
Czytaj więcej o technologii

Powietrze i paliwo

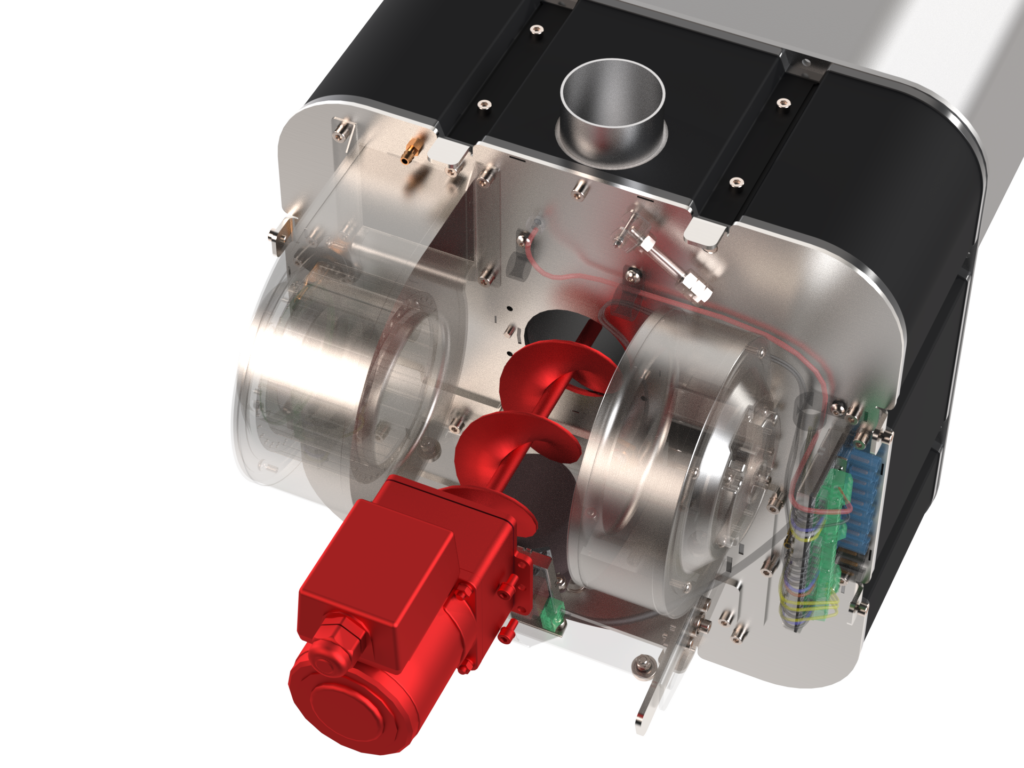

ECOS feeder removal

Alimentatore interno

Il moderno motoriduttore integrato con motore sincrono garantisce un dosaggio preciso del combustibile e un basso consumo energetico.
Czytaj więcej o technologii

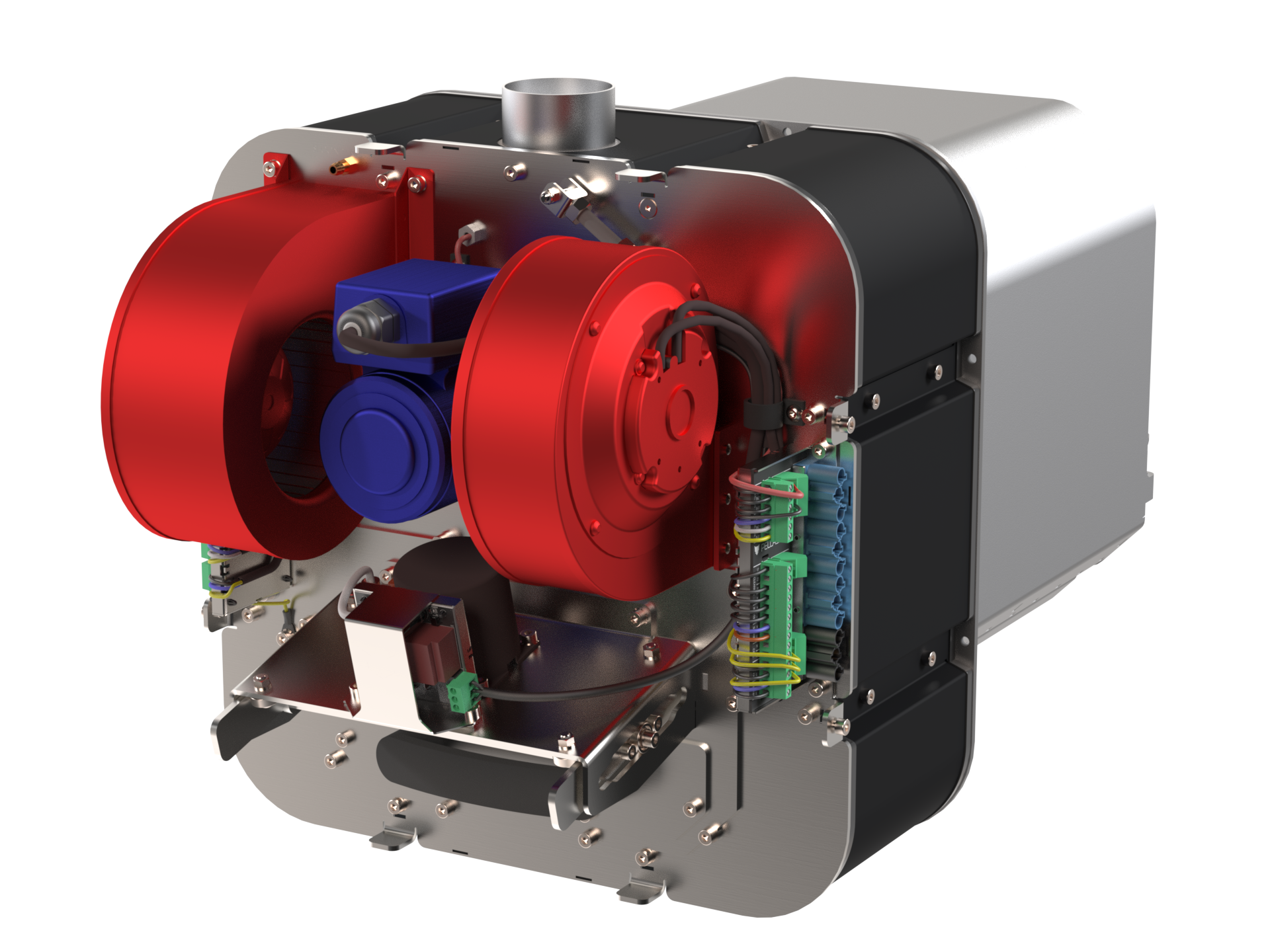

Ventilatore EC

Il motore brushless in corrente continua a controllo elettronico assicura un basso consumo energetico, un funzionamento silenzioso e una regolazione fluida e precisa dei giri — con un consumo energetico nettamente inferiore rispetto ai ventilatori AC tradizionali
Czytaj więcej o technologii

Elektronika i sterowanie

Sterownik S.Control — panel dotykowy

Centralina S.Control

Regolatore avanzato di funzionamento del bruciatore, responsabile del controllo preciso dell'alimentazione del combustibile, del funzionamento dei ventilatori, dell'accensione e dei sistemi di sicurezza. Ottimizza il processo di combustione in tempo reale.
Scopri la centralina S.Control

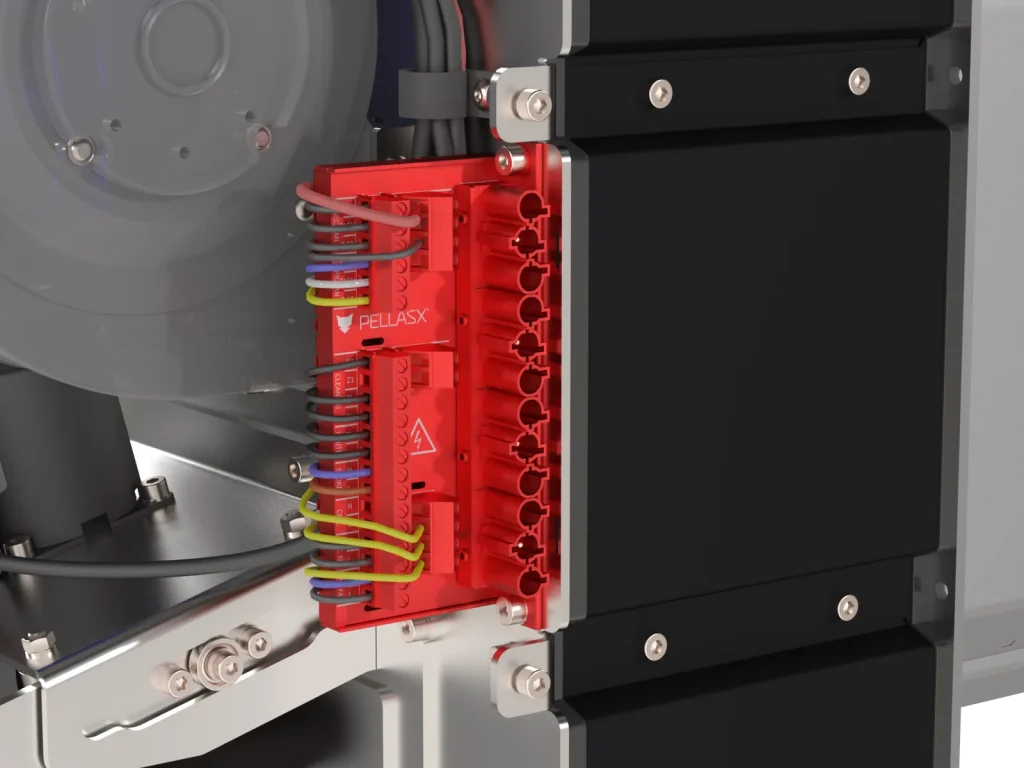

PellasX ECOS 200 - X.Board System 12-pinowy z listwami zaciskowymi

X.Board System

Combinazione della spina di sicurezza del bruciatore con comodi terminal-block per il collegamento di tutti i componenti del bruciatore — semplifica installazione e assistenza.
Czytaj więcej o technologii

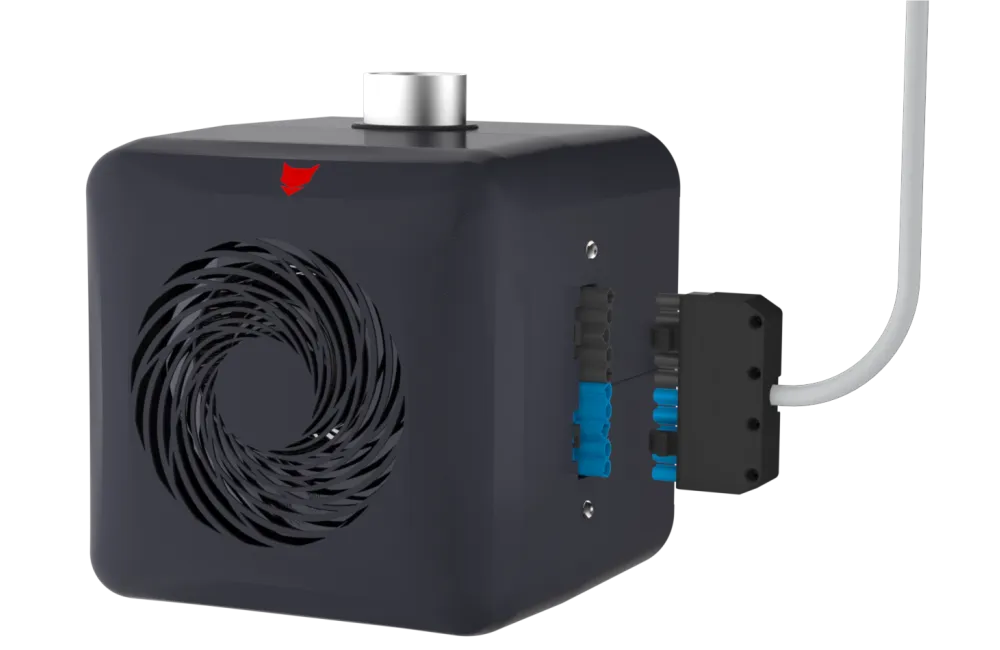

PellasX - wtyczka x.plug

X.Plug System

Progetto originale di spina di sicurezza per il bruciatore, sviluppato e realizzato esclusivamente per PellasX. Funziona con X.Board System (scheda di connessione) costituendo il modulo elettrico completo del bruciatore.
Czytaj więcej o technologii

Bezpieczeństwo

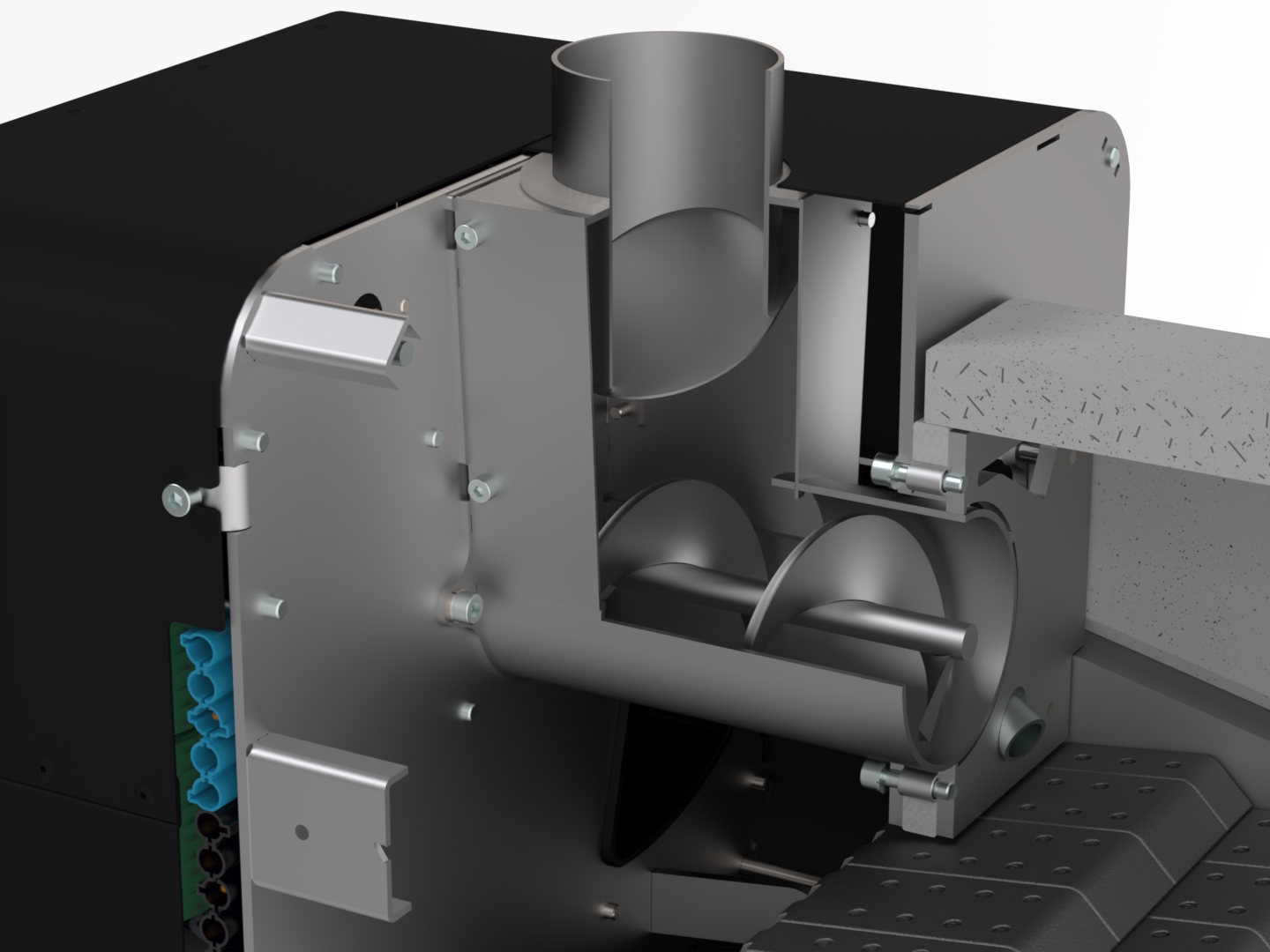

PellasX - 3. Wsypo-kominek

Scivolo con barriera tagliafuoco

Sistema di sicurezza integrato basato su un camino con paratia ribaltabile a contrappeso, che crea una barriera fisica tra la camera di combustione e l'alimentatore del combustibile.
Czytaj więcej o technologii

Montaż i konserwacja

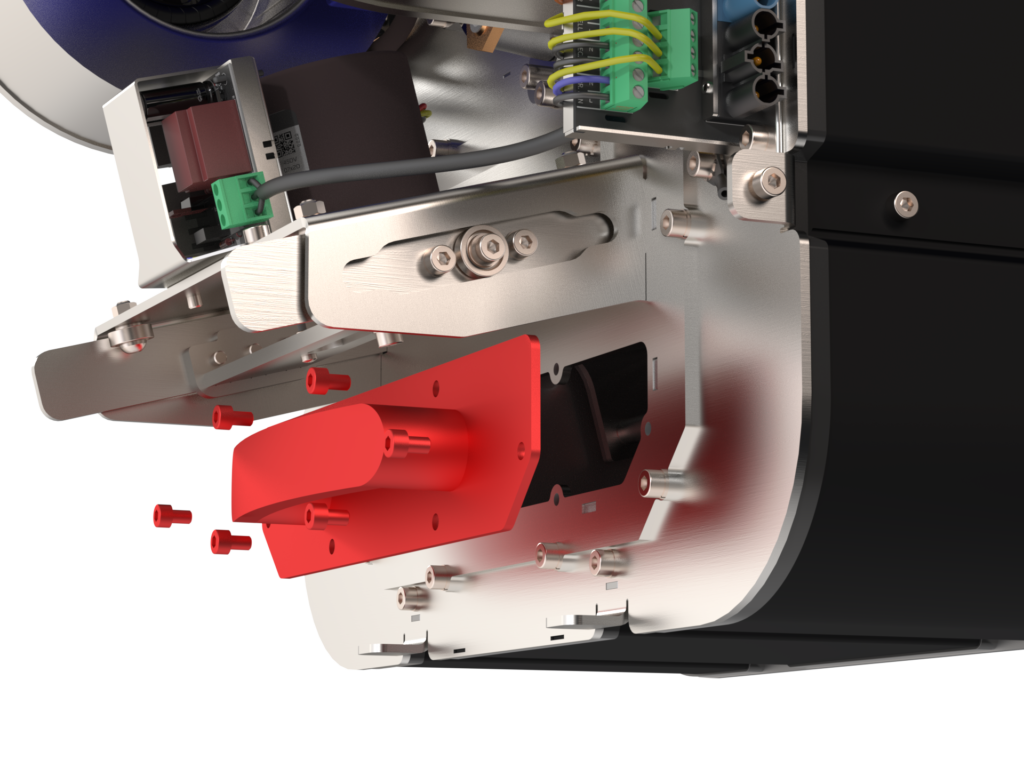

Pulizia senza smontaggio

L'apposita apertura di ispezione nei bruciatori ECOS consente di aspirare facilmente la cenere da sotto la griglia del bruciatore senza dover smontare il bruciatore stesso.
Czytaj więcej o technologii

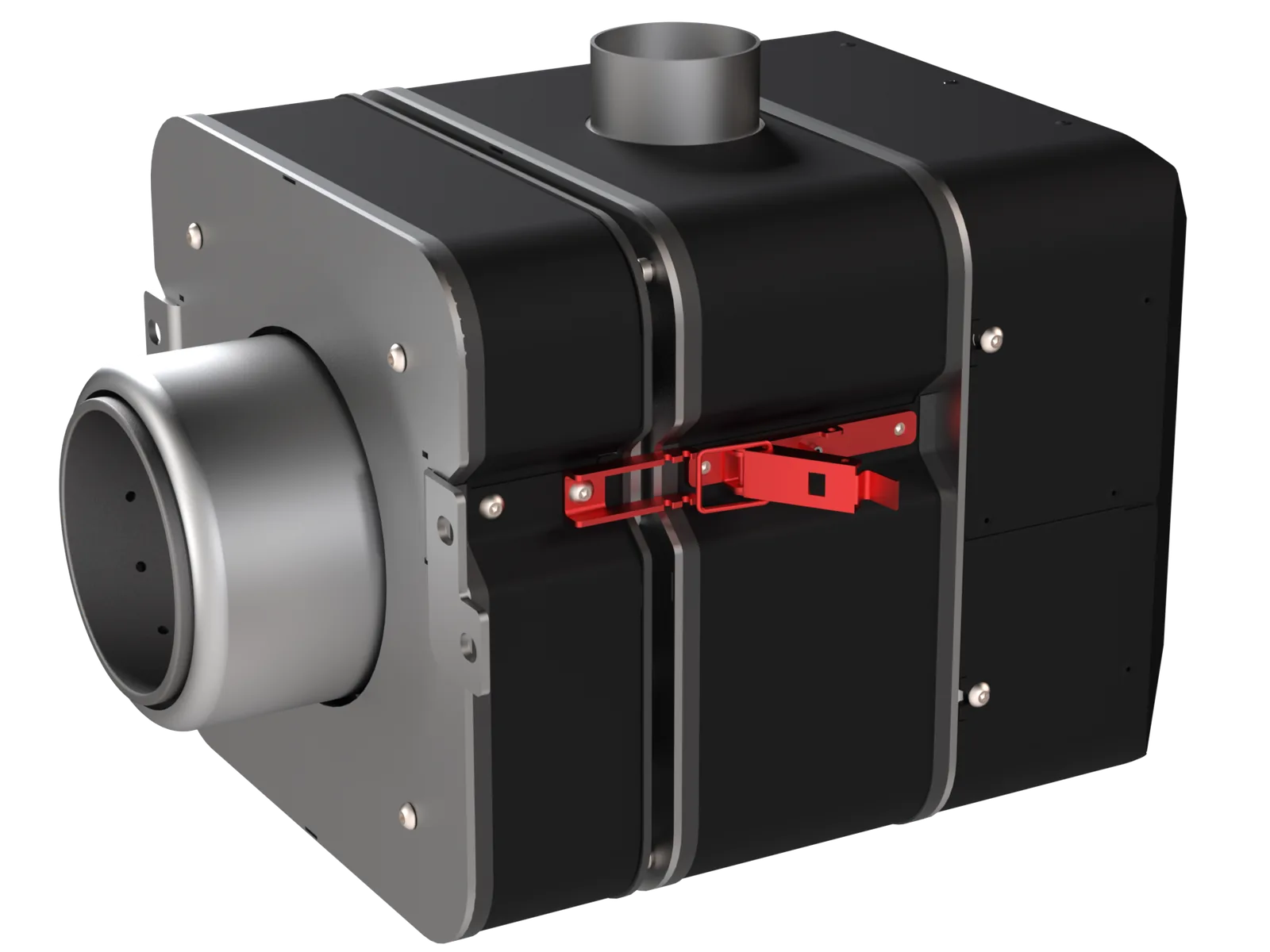

PellasX Revo - klipsy montażowe systemu Quick Assembly do szybkiego montażu palnika

Sistema di montaggio rapido

L'utilizzo di chiusure a clip consente un rapido montaggio e smontaggio del bruciatore sull'apposita flangia distanziatrice.
Czytaj więcej o technologii

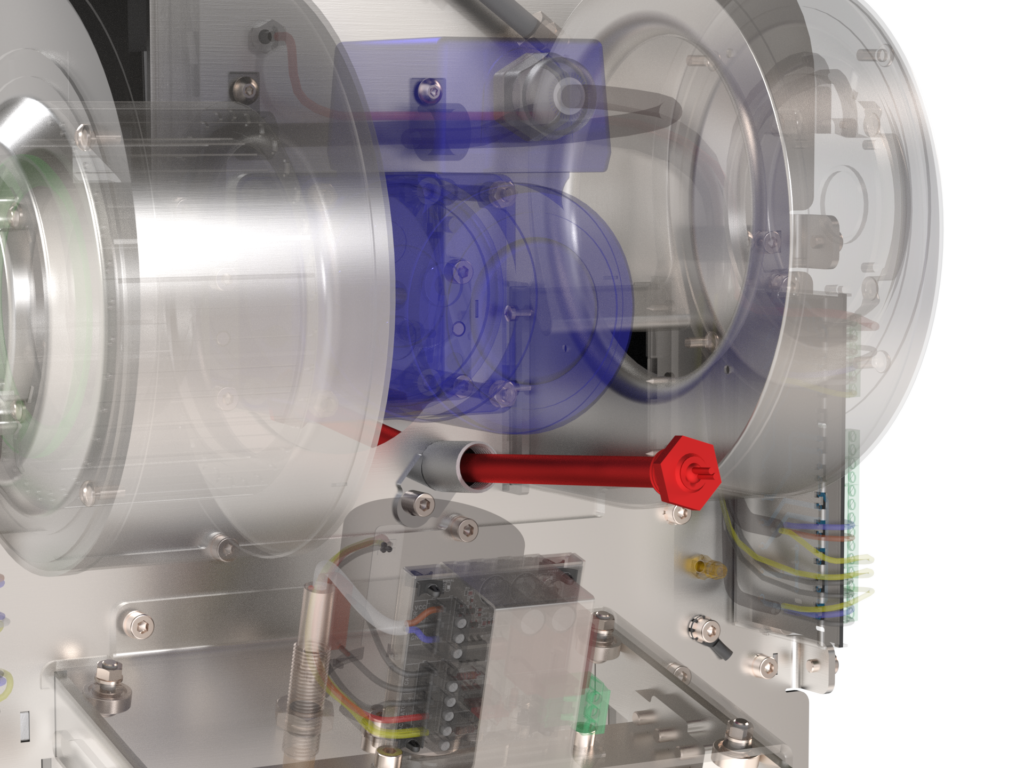

ECOS igniterr removal

Sistema di Sostituzione Rapida dell'Accenditore

L'accenditore X.Gnite è progettato per una facile sostituzione. Il sistema di montaggio/smontaggio rapido elimina la necessità di smontare il bruciatore durante la sostituzione dell'elemento di accensione.
Czytaj więcej o technologii
Specyfikacja

Specyfikacja

Moc minimalna 30 kW
Moc maksymalna 100 kW
Sprawność spalania do 99%
Klasa Ecodesign Class 5
Kompatybilne paliwa pellet di legno A1 con diametro 6-8 mm, pellet di bassa qualità 6-8 mm
Maks. zużycie paliwa 22.92 kg/h
Masa palnika 51.5 kg
Okno montażowe □ 260 mm
Min. głębokość komory ≥850 mm
Podciśnienie w komorze 35 Pa
Pobór mocy — praca 109 W
Pobór mocy — rozpalanie 409 W
Długość podajnika zewnętrznego 2.0 – 5.0 m
Zasilanie 230 V AC / 50 Hz
Technologie Sistema di Combustione in Sovrappressione, InCroX®, Easy Clean-Out System, Ventilatore EC, X.Board System, X.Gnite System, Centralina S.Control, Sistema di montaggio rapido, Multistage Grate System, Controllo della posizione della griglia, Pulizia senza smontaggio, X.Plug System, Sistema di Sostituzione Rapida dell'Accenditore, Scivolo con barriera tagliafuoco, Inserto ceramico refrattario, Alimentatore interno
wymiary

Dimensioni

Dimensioni del bruciatore E100 [mm]

Bruciatore PellasX ECOS E100 - dimensioni vista laterale
Bruciatore PellasX ECOS E100 - dimensioni vista frontale
Sigla Dimensione [mm] Descrizione
A 657 lunghezza totale
B 302 lunghezza della camera di combustione
C 240 altezza esterna della camera
D 230 larghezza della camera (vista frontale)
E 320 larghezza totale del bruciatore
F 350 altezza totale del bruciatore

Dimensioni di montaggio E100 [mm]

Bruciatore PellasX ECOS E100 - foro di montaggio
Sigla Dimensione [mm] Descrizione
E 320 larghezza totale del bruciatore
G 260 larghezza del foro di montaggio
H 290 diagonale del foro di montaggio
J 80 margine dal bordo della scocca
zestaw

Kit

Il kit comprende:

  • Bruciatore Revo EC 16kW con camera di combustione rotante InCroX®
  • Centralina S.Control
  • Alimentatore esterno
